超聲檢測

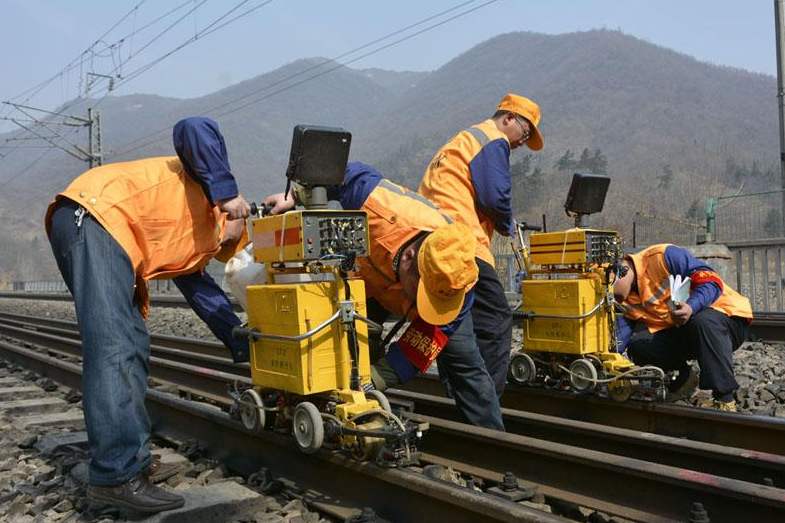

超聲檢測技術利用超聲原理對被檢物體進行超聲波特 征分析，主要用于檢測焊縫內部缺陷和人無法接觸到的內表 面裂紋。激勵超聲發射換能器產生的超聲波進入工件，其中 被檢測材料自身或缺陷將反射、折射、衍射、散射超聲波, 超聲接收換能器接收返回的超聲波信號，分析處理該信號， 獲得有關缺陷或材料的特性信息⑹。目前，在特種設備無損 檢測的所有技術中，超聲檢測是最成熟的，其中應用最廣泛 的一種是A型超聲波掃描脈沖的檢測手段。

CIVA仿真的超聲模塊可以模擬整個超聲檢測過程：不 同的探頭、工件和缺陷。特種設備中T型管道焊縫極容易存 在未熔合、未焊透等危險性缺陷，很大程度上影響特種設備 的安全，在實際檢測中，為盡可能發現缺陷，需要考慮檢測 面的選擇，探頭參數的選擇，使聲束盡可能與焊縫接頭中的 主要缺陷向垂直，這也大大增加檢測工藝制定難度，對檢測 水平提出較高要求，因此在檢測前設計最佳檢測工藝，對減 少成本、提高檢測效率、確保特種設備質量與安全至關重要。 圖2是在CIVA仿真平臺下建立的T型管焊縫超聲探頭掃查 路徑模擬圖。仿真中的設置包括工件建模、選取探頭類型、 模擬缺陷建模以及設定掃查方式等。通過對仿真結果的分 析，可以確定最佳檢測工藝，與此同時該檢測工藝在實際檢 測中也得到認可。
